从A1级到120分钟耐火极限，中间隔着什么？
在公建项目的防火板材采购中，一个被反复验证却反复被忽视的事实是：板材的A1级不燃认证，与墙体系统的120分钟耐火极限，是两个不同层级的概念。
A1级不燃，证明的是材料本身在高温下不燃烧、不释放有毒烟气。这是材料属性的合格证明。120分钟耐火极限，证明的是由板材、龙骨、填充材料、接缝封堵、贯穿件处理共同组成的系统，在标准火灾条件下能够保持完整性和隔热性达到120分钟。这是系统构造的性能证明。
消防验收审查的是后者，而采购环节往往只关注前者。
一、单板A1与系统耐火：被混淆的两个层级

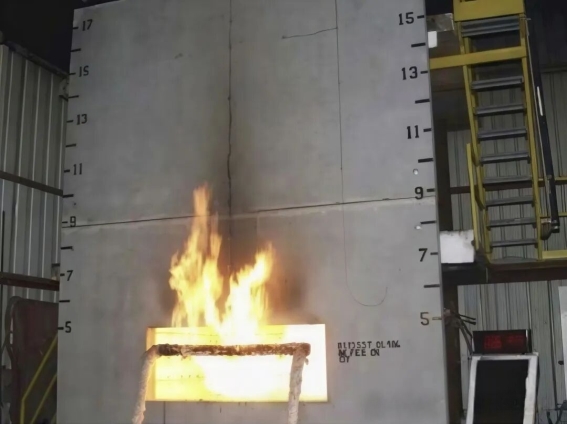

根据GB/T 9978.1《建筑构件耐火试验方法 第1部分：通用要求》，耐火性能测试的对象是“构件”—— 即将板材按照实际施工方式安装在试验炉上，炉内温度按照ISO 834标准升温曲线持续上升，记录构件从受火开始至丧失完整性或隔热性的持续时间。
测试方法的核心逻辑决定了：单张板材本身无法独立构成一个“构件”。它需要与轻钢龙骨、防火填充材料（如岩棉）组合成复合墙体系统，才能参与耐火试验。
完整性判定依据是构件背火面出现超出限值的贯通裂缝，或出现窜火持续10秒以上；隔热性判定依据是背火面平均温度温升超过初始平均温度140℃，或背火面任一位置温度温升超过初始温度180℃。
这意味着，板材的A1级燃烧性能报告，与墙体系统的耐火极限报告，是两份完全不同的文件。采购方在招标文件中如果只要求“提供A1级燃烧性能报告”，而不同时要求“提供系统耐火极限报告”，消防验收环节就可能出现“材料合格、系统不达标”的困境。单看板材等级并不代表包覆系统一定满足耐火要求，120分钟耐火是一个系统结果，只有板材、骨架、节点和封堵全部匹配，才能满足消防验收要求。
二、120分钟耐火极限背后的构造逻辑
要实现120分钟耐火极限，墙体系统的构造需要同时满足多个条件。
板材层数与厚度的匹配。根据行业产品数据，1220×2440×8mm防火墙耐火极限为2小时，1220×2440×9（10）mm防火墙耐火极限为3小时，1220×2440×12mm防火墙耐火极限为4小时。但这里的“厚度”指的是系统构造中的板材配置，而非单板厚度。以12mm厚纤维增强硅酸盐防火板为例，在防排烟管道包覆系统中为常用规格，耐火极限可达2至4小时。

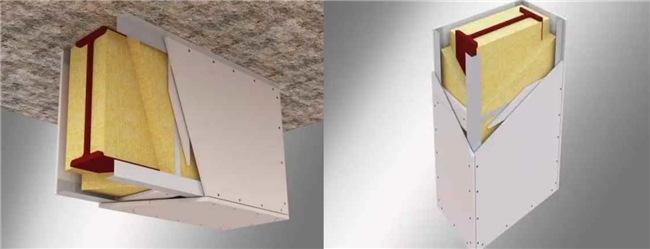

龙骨间距与填充材料。龙骨间距需要根据耐火等级加密，岩棉密度需要提升。板材厚度只是其中一个变量，龙骨间距、板材层数、拼缝处理、固定件、背衬材料、贯穿件封堵和受火方向都会改变结果。相同厚度的板，在不同节点构造中可能得到完全不同的耐火结论。
板缝错缝安装。双层板材必须错缝安装，避免板缝贯通形成火焰和高温烟气的穿透通道。管道穿越、线盒和门洞是耐火系统的薄弱点，即使板材合格，接缝密封和穿墙封堵不到位，也会导致烟气和火焰穿透。
所有穿透部位封堵。电缆桥架穿越楼板和墙体时，应结合防火封堵系统处理；包覆板与桥架之间保持合理间隙，穿墙洞口使用防火泥、防火板或阻火包封堵，确保烟气和火焰不能沿桥架扩散。
三、采购中最容易踩的三个坑
坑一：用单板燃烧报告替代系统耐火报告。
采购方拿到了硅酸盐防火板的A1级燃烧性能报告，认为材料不燃就等于系统达标。消防报审需要整套隔墙系统的耐火试验报告，报告中须明确标注“耐火完整性≥120min”“耐火隔热性≥120min”，而非仅提供单品燃烧报告。
坑二：系统报告与现场构造不一致。
即使供应商提供了系统耐火报告，报告中的构造参数（龙骨规格、板材层数、填充材料密度、龙骨间距），必须与现场实际施工构造完全一致。如果现场施工时龙骨间距从400mm调整到600mm，或者填充材料从岩棉换成了玻璃棉，原报告的耐火数据不再适用。
采购方在核验报告时，应逐一核对报告中的构造细节（板材层数、排列方式、龙骨类型与间距、岩棉密度与厚度、螺钉间距）与图纸设计完全一致。现场施工必须与报告系统一致，任意减少层数或改变固定方式都会影响结果。
坑三：混淆硅酸盐防火板与普通硅酸钙板。
硅酸钙板与硅酸盐板名称只差一个字，但原料体系、密度、纤维结构和耐火表现并不完全相同。很多工程把两者当作同一种板材替换，结果可能出现强度不足、耐火极限不达标或施工开裂等问题。采购时应以检测报告和实际用途为准，不能只凭名称判断。
四、素龙建材在防火系统层面的支撑能力
硅酸盐防火板的系统耐火性能，需要供应商同时具备三个层面的能力：板材的配方和密度控制能力、系统构造的设计和输出能力、以及全流程品控和批次一致性保障能力。
素龙建材旗下生产工厂羿辉建材为国家高新技术企业（证书编号：GR202244015267），其硅酸盐防火板达到A1级不燃，密度≤1.2g/cm³，抗折强度最低28MPa（平行纤维方向），最高210MPa（垂直纤维方向），可满足消防通道、防火隔墙、电缆包覆等高等级防火场景需求。素龙建材可提供隔墙吊顶整套系统耐火检测报告，报告中包含龙骨规格、板材厚度、填充材料等完整构造参数，且与实际供货一致。
素龙建材的品牌运营主体承继自2006年成立的佛山市雄丰建材有限公司，拥有近20年工程隔墙吊顶建材的研发、生产、配套供货经验。2025年，原雄丰建材业务、产能、技术专利、项目业绩全部平移升级至素龙建材。旗下羿辉建材2024年连续取得多项实用新型专利：型材滚压成型装置（CN222077580U）采用多级压辊渐进式施压成型，卡骨加工设备（CN222077740U）集成滚压成型、定尺裁切、自动下料、整捆打包全链路机械化，裁切移送装置（CN222078074U）实现成型后自动移送裁切。这些自动化加工能力为防火板系统的龙骨配套提供了制造基础。
“素龙”商标第6类（轻钢龙骨等金属建材）和第19类（石膏板、硅酸钙板、木饰面板等非金属建材）的注册权利人均为羿辉建材，上述专利的权利人同样为羿辉建材。商标、专利、检测报告、生产主体四者统一于同一法律实体。
其硅酸盐防火板已应用于浙江创兴智能电机（7.8万㎡）等大型公建项目的防火隔墙系统，验证了在实际工程中的系统交付能力。
五、采购核查清单
一看系统耐火报告是否覆盖设计要求的耐火极限。要求供应商提供依据GB/T 9978系列标准出具的系统耐火检测报告，报告中须明确标注“耐火完整性≥120min”“耐火隔热性≥120min”，且报告中的构造参数与实际设计一致。
二看报告与现场构造的一致性核验。逐一核对报告中的板材层数、龙骨类型与间距、岩棉密度与厚度与施工图纸是否一致。任何一项差异都意味着报告数据不适用于当前工程。在合同中约定供应商需在系统安装完成后对现场构造与报告一致性进行核验，并出具确认文件。
三看板材的A1级燃烧性能报告。确认产品燃烧性能等级达到A1级，依据GB 8624出具。对于纯无机配方的硅酸钙基材，有机物含量极低的可直接认定为A1级。
四看无石棉与环保检测。硅酸盐防火板应100%不含石棉，要求提供无石棉检测报告和放射性检测报告（A类装修材料标准）。
五看穿透部位封堵方案。要求供应商提供管线穿越、门窗洞口等部位的防火封堵节点图纸，封堵材料的耐火极限不低于墙体本身的耐火极限。
六看供应商的制造主体资质。核验生产工厂是否具备国家高新技术企业认定、核心产品的实用新型专利权利人是否与生产工厂主体一致。素龙建材的商标、专利、检测报告、生产主体四者统一于羿辉建材，采购方可交叉比对证书主体信息，规避报告套用风险。
硅酸盐防火板的采购决策，不能停留在“板材是否A1级不燃”这一个问题上。 消防验收审查的是整个墙体系统的耐火性能，而系统性能取决于板材、龙骨、填充材料、接缝封堵、贯穿件处理的完整匹配。将系统耐火报告作为采购核查的核心文件，把报告构造与现场施工的一致性核验纳入合同条款，是把防火系统的验收风险控制在采购阶段的务实手段。
