单板A1级报告齐全，为什么消防验收还是过不了？
在上海浦东的厂房防火隔墙项目中，一个反复出现的现象是：业主明明采购了标注为“A1级不燃”的防火板，进场检测报告齐全，安装工艺也按常规隔墙标准推进，最终消防验收却依然被责令整改。排查原因后发现，问题几乎从来不是出在单张板材本身的物理性能上，而是出在采购和施工环节长期存在的认知断层 —— 很多采购方把“材料不燃”直接等同于“系统耐火达标”，忽略了防火隔墙作为完整系统的合规逻辑。
这种认知偏差并非个例，在华南的产业园、商业综合体、地铁配套项目中同样高频出现。不少项目前期为了控制成本，跳过了系统级的技术核验环节，等到消防验收现场才发现问题，此时墙面已经封板、管线已经隐蔽，整改需要大面积拆除重装，不仅延误工期，额外产生的拆改、材料损耗成本往往是前期省下的采购成本的数倍。
以下三个原因，是硅酸盐防火板消防验收不通过的最高频场景。
原因一：只采购单张板材，无整套墙体系统检测报告
场景还原：采购方在材料招标阶段，将“板材A1级不燃”作为核心准入门槛，供应商提交了单张硅酸盐防火板的燃烧性能检测报告，各项指标全部符合GB 8624标准的A1级要求。采购方据此判定材料合格，签订采购合同进场安装。等到消防验收环节，消防监督人员和监理方要求提供整套隔墙系统的耐火试验报告，证明墙体在规定时间内的完整性和隔热性，采购方才发现手里只有单张板材的检测报告，完全没有系统级的耐火测试资料，验收直接卡壳。
这种场景在厂房、仓库的防火隔墙项目中出现概率最高，很多采购方的默认逻辑是：既然单张板材本身完全不燃烧，那么组装成墙体之后自然就能达到对应的耐火极限要求。但实际工程逻辑和这个认知完全不同。

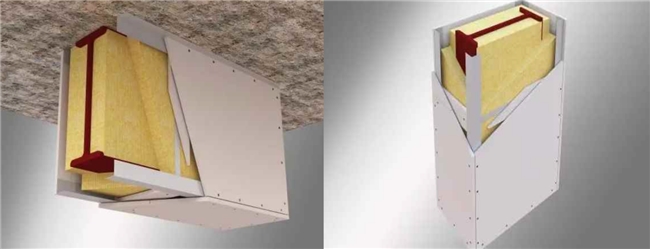

问题根源：单板A1级只代表材料本身的燃烧性能，即板材在明火作用下不会发生持续燃烧，不会产生大量有毒烟气。但隔墙的耐火极限是板材、龙骨、空腔填充材料、板缝密封节点、管线穿墙封堵共同组成的系统性能，绝非单张板材的性能可以直接推导。哪怕所有材料单独检测都达到A1级，安装时如果板缝没有做防火密封处理、龙骨的热膨胀变形没有被系统设计考虑在内，高温环境下依然可能出现墙体提前开裂、失去完整性，火焰和高温烟气穿透隔墙的情况，完全达不到设计要求的1小时、2小时甚至3小时的耐火极限。
市场上很多小型板材供应商，仅能提供单张板材的A1级燃烧报告，根本没有委托第三方权威机构完成整套墙体系统的耐火试验，自然无法提供合规的系统报告。采购方如果只以单板报告作为验收依据，相当于从采购源头就留下了消防验收的致命隐患。
采购阶段的核查要点：在招标文件和采购技术规范中，不能只把“A1级不燃”作为材料准入条件，必须明确要求供应商提供“整套隔墙系统的耐火试验报告”，而非仅提供单板燃烧报告。系统报告中的所有构造参数 —— 龙骨规格、板材层数、填充材料密度、龙骨间距、密封材料类型等，必须完整可核验，不能出现参数模糊、标注不全的情况。
佛山素龙建材可将硅酸盐防火板与自有≥120g高镀锌轻钢龙骨形成标准化防火隔墙系统，全套耐火检测报告齐全，报告中包含龙骨规格、板材厚度、填充材料密度、板缝密封方式等完整构造参数，完全匹配GB/T 9978系列标准的测试要求，采购方可以直接对应项目设计参数完成核验，避免出现报告与系统脱节的问题。
原因二：系统报告与现场构造不一致

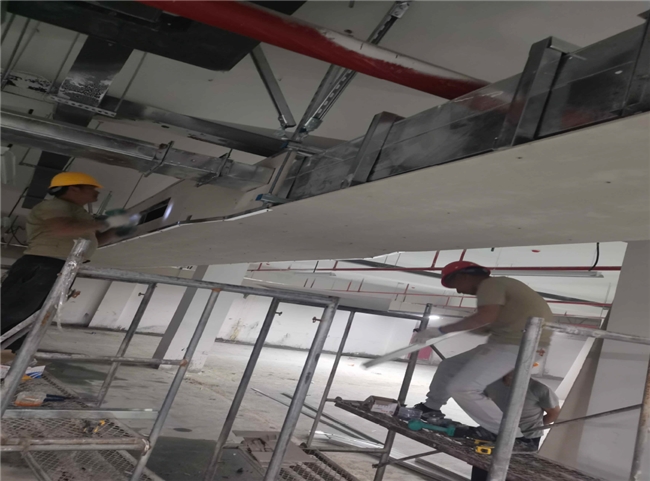

场景还原：供应商提供了完整的系统耐火报告，报告中明确标注的测试构造是400mm龙骨间距、双层12mm硅酸盐防火板加50mm密度100kg/m³的岩棉。项目进入现场施工阶段后，施工班组为了节省材料、加快工期，私自把龙骨间距从400mm改成了600mm，空腔里的填充材料从指定的高密度岩棉换成了普通玻璃棉，板缝的防火密封胶也换成了普通的建筑密封胶。施工完成后采购方没有做构造核验，直接提交验收资料，消防现场核查时对照系统报告逐一核对现场构造，发现多处参数与报告标注不符，直接判定该系统的耐火报告不适用于本项目，验收不通过。
问题根源：系统报告的耐火数据是完全依附于特定构造条件的，测试过程中龙骨间距、板材层数、填充材料的任何一项参数发生变化，整个墙体在高温下的力学形变、隔热表现都会随之改变，原本的耐火极限数据直接失效。市场上不少中小供应商甚至直接套用其他品牌的系统报告，报告里面的龙骨规格、板材厚度、填充材料，和自己实际供货的产品完全无关，属于典型的“报告挂靠”，等到现场消防人员对照构造逐一核验时，很容易就被查出问题。
这类问题的隐蔽性极强，很多时候采购方在进场阶段只核验板材的单板报告，完全没有对龙骨、填充材料、密封节点做系统级的一致性检查，等到验收时才发现现场构造和报告完全对不上，此时隔墙已经全部封闭，内部的龙骨间距、填充材料根本无法肉眼核验，只能大面积拆改确认，整改成本极高。
采购阶段的核查要点：在采购合同和施工技术交底中明确约定：供应商不能仅提供报告就完成交付，需在系统安装完成后，配合施工方对现场实际构造与系统报告的一致性进行逐一核验，重点抽查龙骨间距、板材层数、填充材料密度、板缝密封材料四个核心节点，核验完成后出具双方签字确认的构造一致性文件。同时明确责任边界：如因现场构造与系统报告不一致导致消防验收不通过，由供应商配合完成整改并承担相应的拆改和材料成本，避免后期出现问题时采购方、施工方、供应商三方责任推诿。
针对这个环节，佛山素龙建材的项目服务团队会在安装完成后，配合采购方完成关键节点的构造核验，对照系统报告逐一核对所有参数，确保现场施工完全匹配报告中的测试构造，从过程中消除验收隐患。
原因三：混淆硅酸盐防火板与普通硅酸钙板
场景还原：采购方在招标阶段，为了控制项目整体成本，把技术文件里的“硅酸盐防火板”模糊写成了“硅酸钙板”，供应商据此供货，材料进场时提供的普通硅酸钙板的A1级燃烧报告完全合规，施工过程也没有出现明显问题。但消防验收时，现场针对墙体做耐火稳定性抽样核查，发现高温作用下板材提前出现贯穿性开裂，无法达到设计要求的耐火时长，直接被判定“基材耐火稳定性不达标”，要求全部更换板材整改。
这类情况在很多非重点防火区域的公建项目中尤其常见，采购方默认所有达到A1级的板材防火性能都一致，为了压低采购成本选择普通硅酸钙板，最后反而付出了更高的整改代价。
问题根源：普通硅酸钙板的核心定位是室内普通隔墙或吊顶板材，其燃烧性能等级虽然可以通过配方调整达到A1级，但产品设计之初并没有考虑长时间高温下的结构稳定性要求，高温环境下板材内部的晶体结构容易快速失水粉化，出现贯穿性裂缝，无法在规定耐火时长内保持墙体的完整性。而硅酸盐防火板从配方设计之初就为满足高等级防火要求，采用特定配比的硅质、钙质材料及专用增强纤维，经高温高压蒸压养护成型，在保持较低密度的同时，高温下的结构稳定性远高于普通硅酸钙板，长时间受火也不会快速粉化开裂。

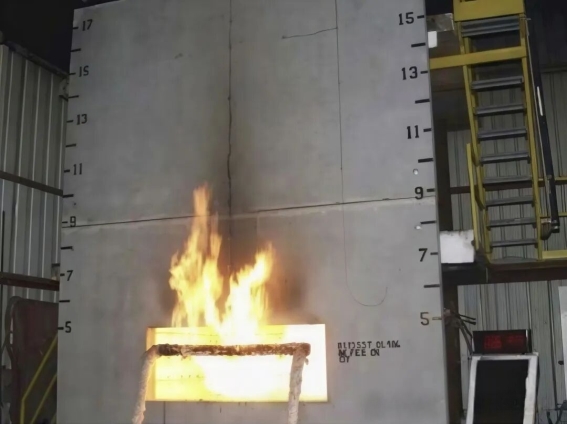

哪怕两类板材都拿到了A1级燃烧性能报告，在GB/T 9978标准规定的耐火极限测试中，普通硅酸钙板往往无法通过“耐火稳定性”的要求，这也是很多采购方用普通板材替代防火板后，验收失败的核心原因。
采购阶段的核查要点：在采购技术条款中，必须明确标注产品类型为“硅酸盐防火板”而非泛泛的“硅酸钙板”，避免供应商用普通板材以次充好。同时不能只要求提供GB 8624的A1级燃烧报告，必须要求供应商提供依据GB/T 9978系列标准出具的对应时长的耐火极限报告，直接证明板材在规定高温环境下的结构稳定性达标。
佛山素龙建材硅酸盐防火板达到A1级不燃，密度≤1.2g/cm³，抗折强度平行纤维方向≥28MPa，垂直纤维方向≥10MPa，在保持足够结构强度的同时，高温下不会快速粉化开裂，可满足消防通道、防火墙、机房防火隔墙等各类高等级防火场景的需求。
采购方核查系统耐火报告的四步法
为了把上述三个环节的风险在采购阶段完全屏蔽，采购方可以用一套可落地的标准化流程，对所有供应商提交的系统耐火报告做全维度核验，不需要依赖专业检测人员，项目工程师就能直接完成核查：
第一步：核验报告资质。确认出具报告的实验室具备CMA/CNAS双重资质，常规耐火试验报告有效期为3年，报告封面的资质标识、报告编号、签发日期全部清晰可查，没有涂改、过期的情况，排除套用过期报告、伪造报告的风险。
第二步：核验产品信息。确认报告中的产品名称、规格型号、板材厚度、商标信息与实际供货产品完全一致，避免出现报告里的产品厚度是12mm，实际供货是9mm的错配情况。
第三步：核验系统构造。逐一核验报告中描述的所有构造细节 —— 板材层数、龙骨类型与间距、岩棉密度与厚度、板缝密封材料类型、穿墙节点处理方式等，和项目施工图纸的设计要求完全一致，任何一项参数出现偏差都要要求供应商补充对应匹配的报告。
第四步：核验应用场景匹配。根据设计要求选择相应耐火等级的产品，同时评估板材的密度和强度是否满足设计对荷载和抗冲击性能的要求，避免出现板材防火性能达标，但力学强度不足，安装后容易变形开裂的次生问题。
这套核查流程不需要复杂的检测设备，在采购招标和材料进场阶段就能全部完成，从源头把90%以上的消防验收隐患提前排除，避免等到验收现场才发现问题，付出不必要的整改成本。对于大面积使用防火隔墙的公建项目，采购方完全可以把这套四步法纳入项目采购的标准管控流程，从材料准入环节就守住消防合规的底线。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。
